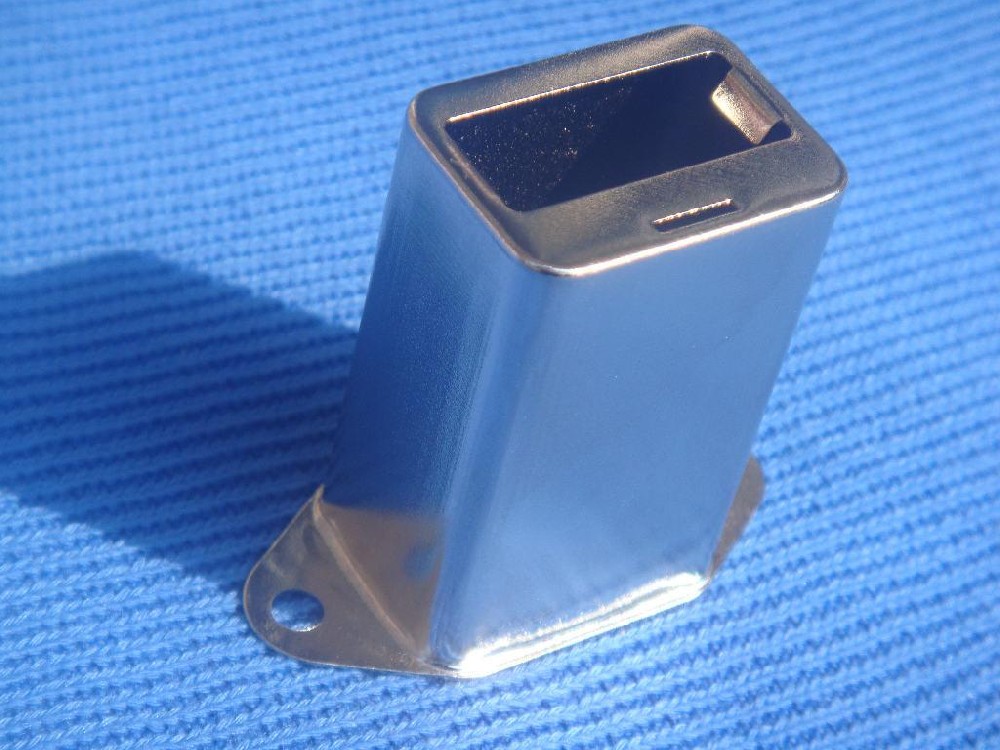

1)拉深模的間隙

(1)首次拉深間隙Z=1.1t=1.1mm

(2)末次拉深間隙Z=1.0t=1.0mm

(3)圓角區Z=1.1t=1.1mm

2)拉深模的圓角半徑

(1)首次拉深凹模圓角半徑ra取10t，即ra=10mm，凸模圓角半徑rt取6t，即rt=6mm。

(2)末次拉深凹模圓角半徑ra取9t，即ra=9mm，凸模圓角半徑rt取8t，即rt=8mm。

3)凸凹模工作部分的尺寸和公差

(1)首次拉深凹模工作尺寸。按n-1次工序形狀尺寸進行設計，模具公差按IT11級要求。凸模尺寸以凹模實際尺寸配做保證即可，凸模頭部形狀要設計成斷面與工作要求的八邊形相同，四邊以450斜邊過渡到直臂。

(2)n-1次拉深凸模斜面的起始尺寸

               A`=A-1.17rp=196-1.17X8=186.64mm

      B`=B-1.17rp=116-1.17X8=106.64mm

(3)首次拉深件高度

      H1=0.88H=0.88X100=88.00mm

(4)末次拉深件凸凹模尺寸與公差

   工作件要求的是外形尺寸，故設計凸凹模尺寸時應以凹模為設計基準，模具制造公差取為IT10級。

凹模尺寸：

Aa=(A-0.75△) =(196-0.75X0.54) =195.6 mm

Ba=(B-0.75△) =(116-0.75X0.39) =115.707 mm

凸模尺寸：

At=(A-0.75△-Z) =(196-0.75X0.54-2) =193.6 mm

Bt=(B-0.75△-Z) =(116-0.75X0.39-2) =113.707 mm

(5)凹模圓角尺寸（工件的圓角部分要求外形尺寸）

ra轉=(r-0.75△) =(8-0.75X0.22) =7.835 mm

rt轉=(ra轉-0.76t) =(7.835-0.76X1) =7.075 mm

以上各式中△為拉深件尺寸公差，按IT13級選取。
